2019.01.07

費用対効果の高いUSB KVMスイッチSoCシングルチップソリューション



最大12個のチップセットソリューションを搭載した従来の4ポートUSB KVMスイッチと比較して、 ASIXはシンプルなデザインで費用対効果の高いAX6800x（AX68002 / AX68004） USB KVMスイッチSoCシングルチップソリューションを提供します。

AX6800x（AX68002 / AX68004）は、2/4ポートUSB KVMスイッチSoCシングルチップソリューションで、ユーザーは1つのキーボード（K）、モニター（V）、マウス（M）を用いてUSB経由で2/4/8/16台のPCを制御できます。 AX6800xは、USB KVMスイッチ、USB KVMエクステンダ、USBローミングマウスKMスイッチ、USB KMシンクロナイザ、UART to USBホストHIDクラスブリッジなどのアプリケーションに適しています。

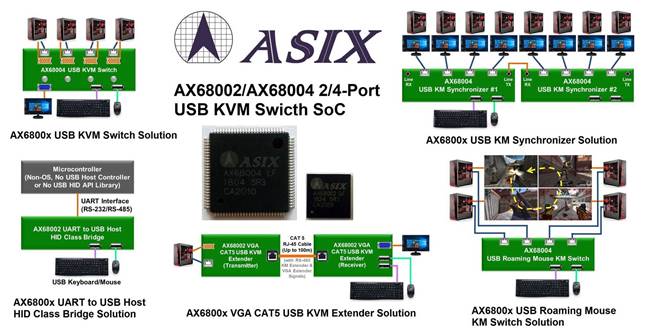

図. AX6800xシングルチップUSB KVMスイッチアプリケーション

① USB KVMスイッチとUSB KVMエクステンダ

AX6800xファミリには、AX68002（2ポートUSB KVMスイッチSoC）とAX68004（4ポートUSB KVMスイッチSoC）があり、2/4ポートケーブル/デスクトップUSB KVMスイッチアプリケーションに適しています。 AX68004は、カスケード接続を介して8/16ポートUSB KVMスイッチアプリケーションもサポート可能です。

AX68002は、AX68002 USBキーボード/マウスエクステンダと追加のVGAエクステンダを統合することにより、費用対効果の高いVGA CAT5 USB KVMエクステンダソリューションをサポートします。 このソリューションは、標準のCAT5 RJ-45ケーブルを介してキーボード/マウス/モニタの信号を100メートル以上の距離にわたって延長することが可能です。

② USBローミングマウスKMスイッチとUSB KMシンクロナイザ

ユーザーは手動でUSBキーボード/マウスを切り替えて、従来のUSB KVMスイッチのプッシュボタンまたはキーボードホットキーを押して複数のコンピュータ間で監視する必要があります。 ASIXは、費用対効果の高いAX6800x USBローミングマウスKMスイッチソリューションを提供し、複数のコンピュータの切り替え操作を簡素化します。 このソリューションでは、手動でボタンを押す必要はなく、マウスカーソルがモニタの境界を越えるときに、USBキーボードとマウスを個々のモニタを持つ複数のコンピュータ間で自動的に切り替えることが可能です。

費用対効果の高いAX6800x USB KMシンクロナイザソリューションは、USBキーボードとマウスを介して複数のコンピュータ、タブレット、携帯電話を同時に同期制御できます。 また、シームレスなUSBローミングマウスKMスイッチングと、より多くのデバイスを同期させるためのカスケード接続などもサポートしています。

③ UARTからUSBホストへのHIDクラスブリッジ

一部の組み込みプラットフォームでは、オペレーティングシステム、USBホストコントローラ、USB HID APIライブラリがないため、USBキーボードとマウスが機能しないことがあります。 ASIXは、これらの種類のプラットフォームでUSBキーボードとマウスをサポートするために、AX6800x UARTからUSBホストへのHID Class Bridgeソリューションを提供します。

AX6800xは、USB HIDデバイスの列挙、データポーリング、およびデータ解析のジョブを自動的に処理し、UARTを介してUSB HID入力データをマイクロコントローラに転送します。 その後、マイクロコントローラはUSB HID入力データを使用してプラットフォームを制御できます。このソリューションは、プラットフォーム全体を再設計することなく、 必要なUSB HIDデバイスをサポートするための代替方法を提供します。
