2020.01.21
3chの電流センサの計測データをEnOceanを用いワイヤレスで収集可能
株式会社ユー・アール・ディーは、1973年に神奈川県横浜市に設立された電流センサおよび電力関連機器の専門メーカーです。
電流センサは、国内での採用実績も多数あり、約600種類の電流センサの他、各種応用製品やカスタム品の開発にも対応しています。

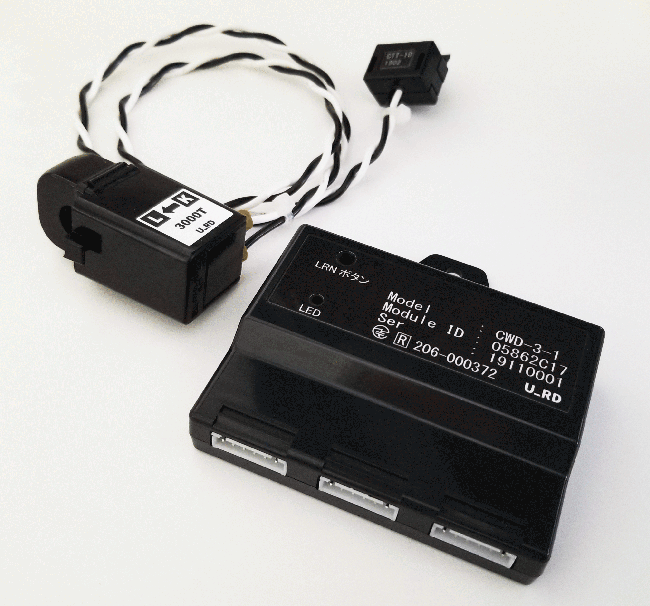

同社が開発したバッテリーレス・ワイヤレス電流センサは、バッテリーレスで3chの電流センサの計測データをEnOceanを用いワイヤレスで収集可能です。
【製品特長】
1．測定ケーブルからワイヤレス電流センサへ電源供給（エネルギーハーベスト）
2．クランプ構造とワイヤレス通信により配線が不用となり設置コストが低減
3．バッテリーの交換が不要
4．電流測定により各機器の稼働コスト（電力）算出が容易
5．電流センサの接続を自動識別するため後付けが可能で設定が不要
6．内部で一次電流換算し電流値出力をおこなうため後段システムにて電流補正が不要
7．3chの電流センサデータを一括無線送信
8．EnOceanドングルとフリーソフトを用いて電流値モニタが可能
【製品仕様】
ワイヤレス電流センサ 3ch 無線部仕様（Ta=25℃）
| 型 式 | CWD-3-1 |
|---|---|
| 適応CT部 | CTT-10-CLS-WLS50、CTT-16-CLS-WLS100、CTT-24-CLS-WLS250、CTT-36-CLS-WLS600（3chに別々のCT部接続可能） |
| 精度（参考値、CT部含めた精度） | ±3%FS |
| データサンプリング・送信時間 | 1s毎にデータサンプリングし30秒毎に平均値を送信 |
| 他機能 | LRN機能（LRNボタンによるEnOcean ID登録可）、LED表示（送信時LED点灯） |
| プロファイル | EnOcean GP （各CTに従った電流データを送信） |
| 周波数 | 928MHz |
| アンテナ | 内部パターンアンテナ |
| 技術基準適合 | 認証番号 206-000372 |
| 質量 | 約50g |
ワイヤレス電流センサ 3ch CT部仕様（Ta＝25℃）
| 型 式 | CTT-10-CLS-WLS50 | CTT-16-CLS-WLS100 | CTT-24-CLS-WLS250 | CTT-36-CLS-WLS600 |
|---|---|---|---|---|
| ワイヤレス電流センサ貫通穴径 | φ10 | φ16 | φ24 | φ36 |
| 定格電流（FS） | 50A | 100A | 250A | 600A |
| 適用電流 | 5A～50A | 10A～100A | 10A～250A | 20A～600A |
| 最小動作値 | 2A | 2A | 2A | 2A |
| 耐電圧 | AC1000V／1min（CTコア～ケース 間） | |||
| 絶縁抵抗 | DC500V／≦100MΩ（CTコア～ケース 間） | |||
| 許容脱着回数 | 概略100回程度 | |||
| 使用条件 | -10℃～+50℃ 80%RH≦ 結露のないこと | |||
| 保存条件 | -20℃～+60℃ 80%RH≦ 結露のないこと | |||
| 質量 | 約65g | 約95g | 約200g | 約340g |
【製品外形図】
詳細はお問い合わせください。
